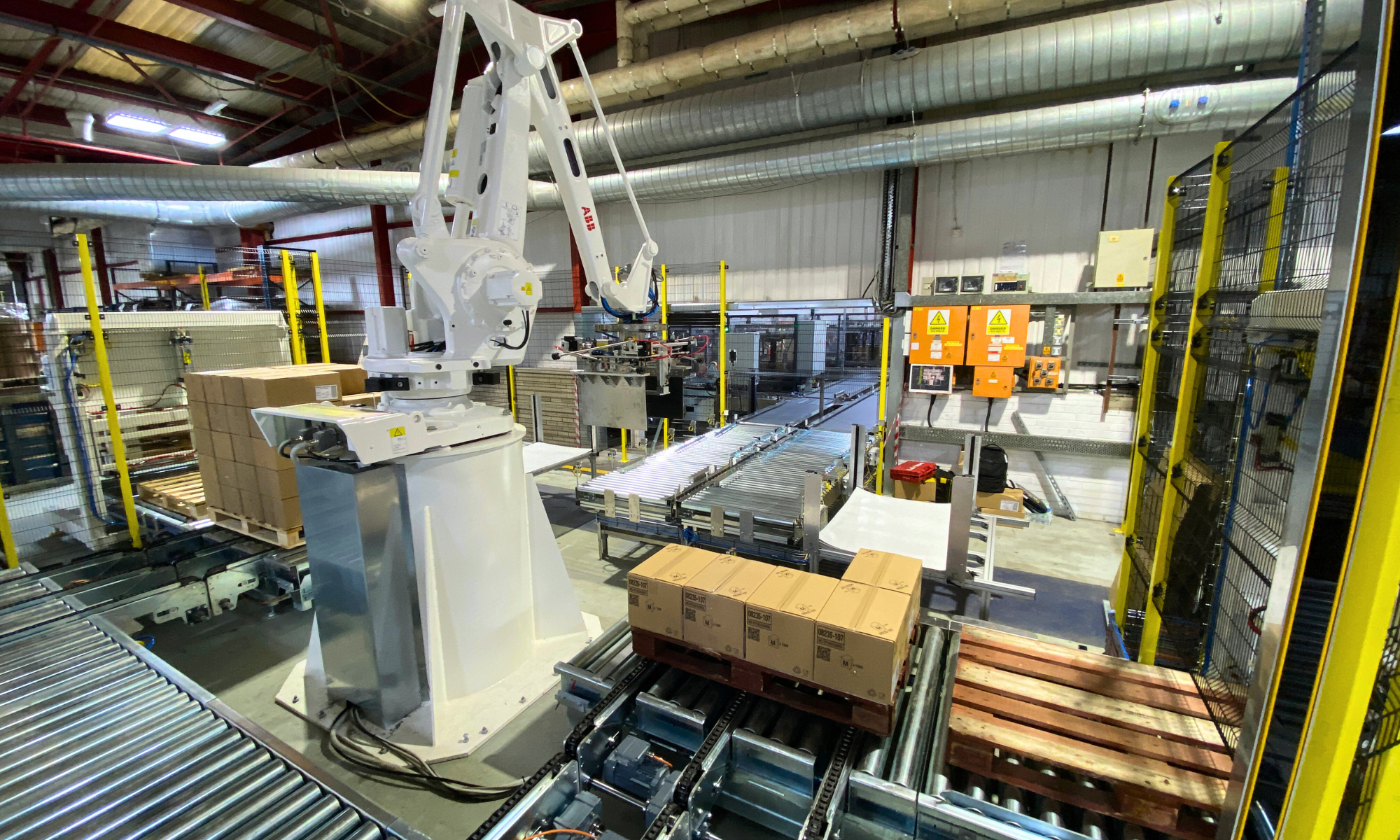

Linea di pallettizzazione automatica per scatole

Multinazionale finlandese leader nel settore del packaging sostenibile, ha scelto Europack per sviluppare una linea di pallettizzazione automatica per scatole nella sua sede di Belfast. La soluzione è stata progettata per ottimizzare l’efficienza produttiva e garantire flessibilità operativa.

Esigenze del cliente

Il cliente necessitava di un sistema per pallettizzare scatole di diverse dimensioni provenienti da due linee di alimentazione separate. La sfida principale riguardava:

La gestione simultanea di due pallet di dimensioni variabili (Euro 800x1200 e CP1 1000x1200).
Una produttività di 350 prodotti/ora per ciascuna linea, con prodotti diversi.
Creazione in modo facile ed intuitivo di ricette di pallettizzazione scatole in base ai lotti di produzione.

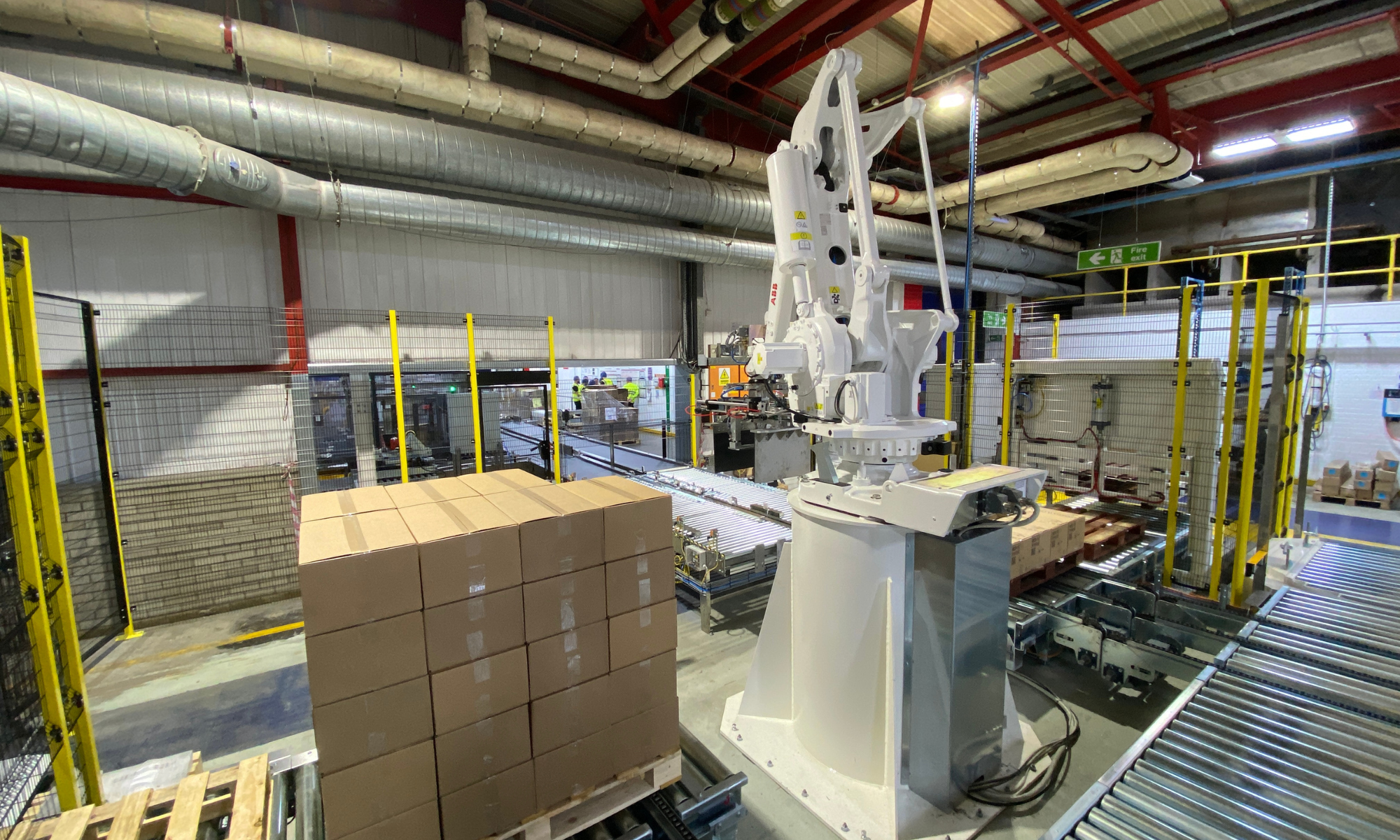

Soluzione tecnica: Robot pallettizzatore per scatole Winner 1000

Il cuore della linea è il robot Winner 1000, sviluppato in collaborazione con ABB pur mantenendo tutte le caratteristiche sviluppate in più di 25 anni di esperienza. Questo sistema consente di gestire scatole fino a 600x450x340 mm con una testa di presa personalizzata. La testa include:

Materiali robusti in alluminio e acciaio inox.
Tecnologia elettropneumatica per garantire precisione e sicurezza nel prelievo e deposito.
Sincronizzazione avanzata per il rilevamento del prodotto.
Ventose con effetto vuoto per l’applicazione di falde di carta.

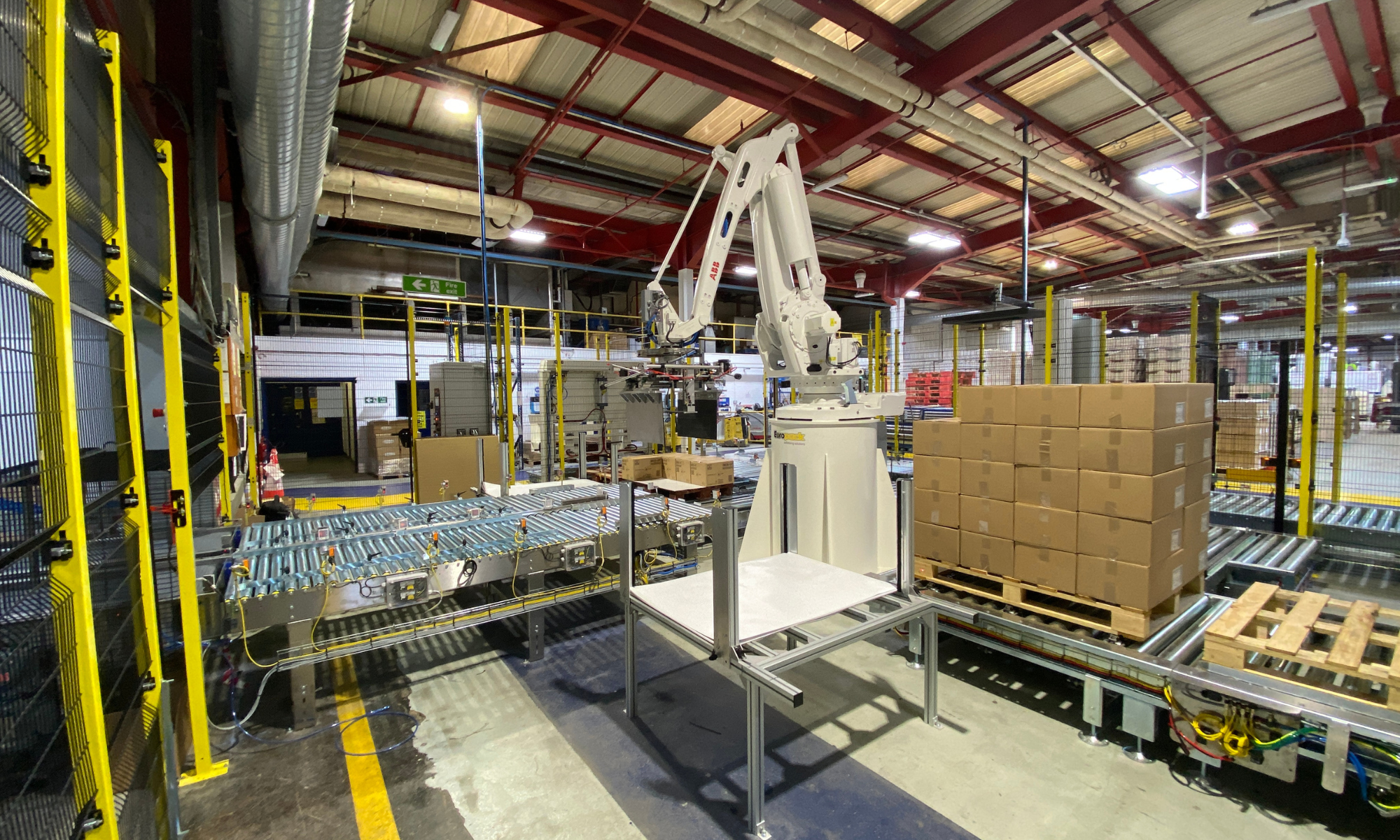

Processi integrati nella linea di pallettizzazione scatole

La linea si configura con le seguenti funzionalità:

Alimentazione e singolarizzazione scatole
Le scatole arrivano tramite trasportatori a rulli dotati di dispositivi pneumatici per singolarizzare il prodotto nella fase di prelievo.
Distribuzione automatica pallet
Due magazzini automatici gestiscono la fornitura dei pallet vuoti, garantendo un flusso continuo del processo riducendo i fermi operativi.
Pallettizzazione ottimizzata
Il robot pallettizzatore per scatole deposita le scatole sui pallet con precisione, assicurando stabilità anche per configurazioni complesse.
Linea compatta e deviazione pallet
Grazie a 2 stazioni di deviazione a 90°, i pallet completi vengono trasferiti alla fase successiva in un trasportatore a rulli parallelo, ottimizzando gli spazi.
Preparazione per la fasciatura
Prima della fasciatura, un’area composto di due tavole rotanti consente l’applicazione manuale degli angolari protettivi, in sicurezza per l’operatore.

Vantaggi di una linea Europack

+25 anni di esperienza nella progettazione di linee di pallettizzazione automatiche per scatole.
Gestione multi-formato con una sola testa di presa.
Capacità di gestire più linee produttive con un solo robot.
Interfaccia utente intuitiva, con pannelli touch ABB e Siemens per la programmazione semplificata.
Funzionalità come personalizzazione delle istruzioni, gestione dinamica delle operazioni, diagnosi automatica e generazione di report di produzione.
Design compatto per ridurre gli ingombri.
