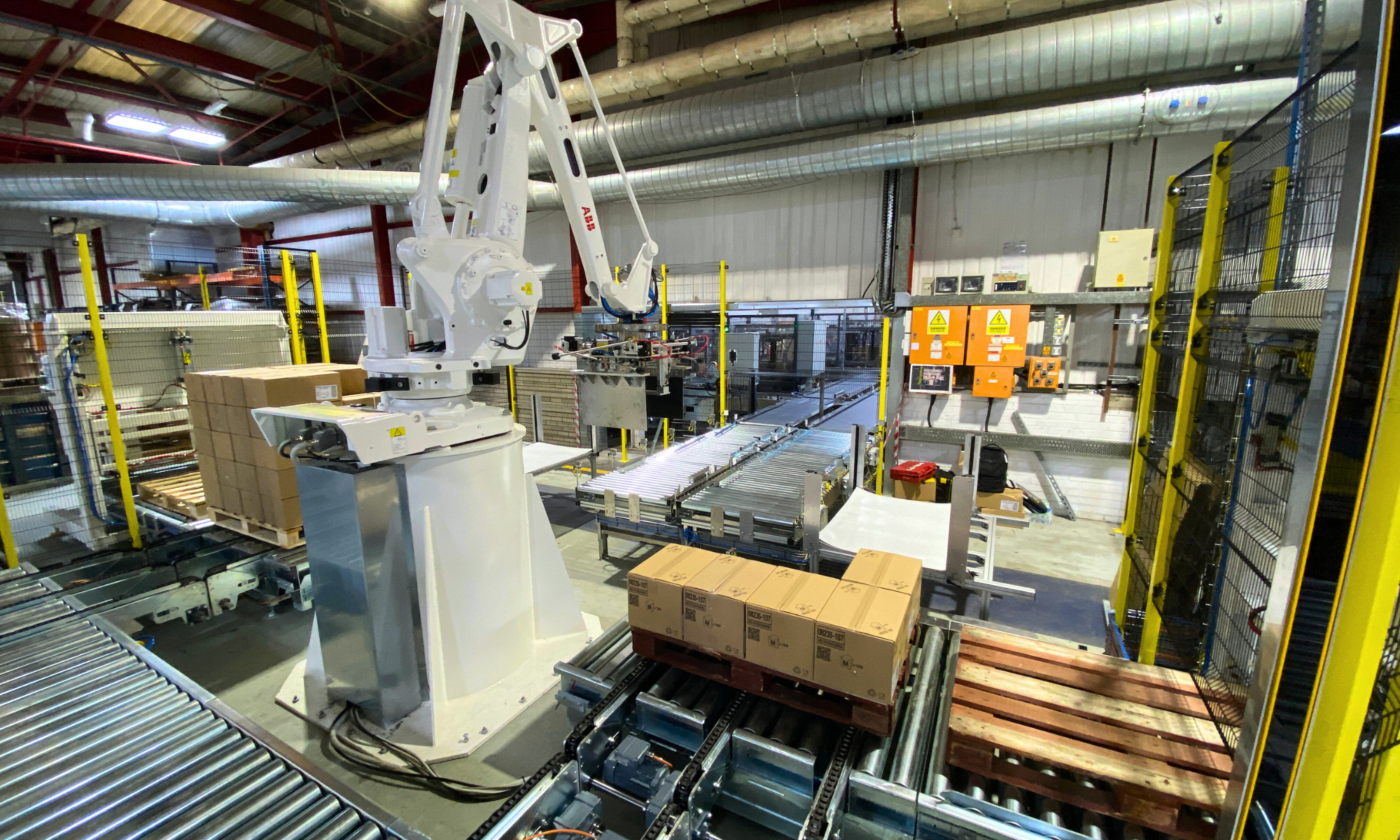

Automatische Palettieranlage für Kartons

Ein führendes finnisches multinationales Unternehmen im Bereich nachhaltige Verpackungen beauftragte Europack mit der Entwicklung einer automatischen Palettieranlage für Kartons an seinem Standort in Belfast. Die Lösung wurde entwickelt, um die Produktionseffizienz zu optimieren und betriebliche Flexibilität zu gewährleisten.

Anforderungen des Kunden

Der Kunde benötigte ein System zur Palettierung von Kartons verschiedener Größen aus zwei separaten Zuführungslinien. Die wichtigsten Herausforderungen waren:

Die gleichzeitige Handhabung von zwei Paletten unterschiedlicher Größe (Euro 800x1200 und CP1 1000x1200).
Eine Produktivität von 350 Produkten/Stunde für jede Linie, mit unterschiedlichen Produkten.
Einfache und intuitive Erstellung von Rezepten für die Palettierung von Kartons je nach Produktionscharge.

Technische Lösung: Winner 1000 Palettierroboter für Kartons

Das Herzstück der Linie ist der Roboter Winner 1000, der in Zusammenarbeit mit ABB entwickelt wurde, wobei alle in mehr als 25 Jahren Erfahrung entwickelten Eigenschaften beibehalten wurden. Dieses System kann Kartons bis zu einer Größe von 600x450x340 mm mit einem maßgeschneiderten Greiferkopf handhaben. Der Kopf umfasst:

Robuste Materialien aus Aluminium und rostfreiem Stahl.
Elektropneumatische Technologie zur Gewährleistung von Präzision und Sicherheit bei der Entnahme und Ablage.
Fortschrittliche Synchronisation zur Produkterkennung.
Vakuumsauger zum Aufbringen von Papierlagen.
Integrierte Prozesse in der Kartonpalettieranlage

Die Linie ist mit den folgenden Funktionen ausgestattet:

Zuführung und Vereinzelung der Kartons

Die Kartons kommen über Rollenbahnen an, die mit pneumatischen Vorrichtungen zur Vereinzelung des Produkts in der Entnahmephase ausgestattet sind.

Automatische Palettenverteilung

Zwei automatische Entstapler sorgen für die Zuführung der leeren Paletten, wodurch ein kontinuierlicher Prozessablauf gewährleistet und Betriebsunterbrechungen reduziert werden.

Optimierte Palettierung

Der Palettierroboter setzt die Kartons präzise auf die Paletten ab und gewährleistet die Stabilität auch bei komplexen Konfigurationen.

Kompakte Linien- und Palettenumlenkung

Dank 2 Umlenkstationen im 90°-Winkel werden die kompletten Paletten auf einer parallelen Rollenbahn platzsparend zur nächsten Stufe transportiert.

Vorbereitung für das Wickeln

Vor dem Verpacken ermöglicht ein aus zwei Drehtischen bestehender Bereich das manuelle Anbringen von Schutzecken, was für den Bediener sicher ist.

Vorteile einer Europack-Linie

+25 Jahre Erfahrung in der Entwicklung von automatischen Palettieranlagen für Kartons.
Große Vielfalt an Schachtelgrößen mit einem einzigen Greiferkopf.
Fähigkeit, mehrere Linien mit nur einem Roboter zu verwalten.
Intuitive Benutzeroberfläche mit ABB- und Siemens-Touchpanels für eine vereinfachte Programmierung.
Funktionen wie die Anpassung von Anweisungen, dynamisches Betriebsmanagement, automatische Diagnose und Erstellung von Produktionsberichten.
Kompaktes Design zur Reduzierung des Platzbedarfs.
